Массив структур в отчете

В отчет может быть добавлен элемент Массив структур:

sozdanie_istochnika_project_ms4d_web

Имя массива можно изменить в панели свойств элемента.

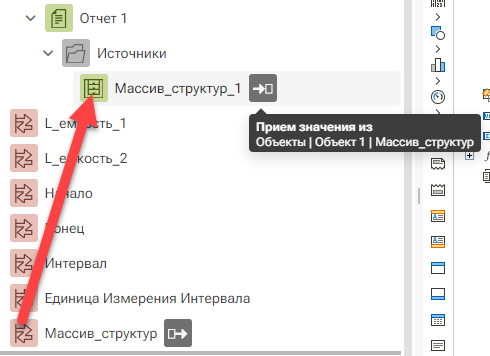

Данный параметр отчета нужно связать с параметром проекта типа массив структур:

massiv_structur_v_otchete_web

Для того чтобы массив был добавлен в Словарь данных редактора отчетов, нужно синхронизировать источники.

После синхронизации массив структур добавится в источник Проект [Текущий проект]. Элемент будет содержать столько дочерних элементов, сколько имеет полей структура, из которой состоит массив:

massiv_structur_v_otchete_1_web

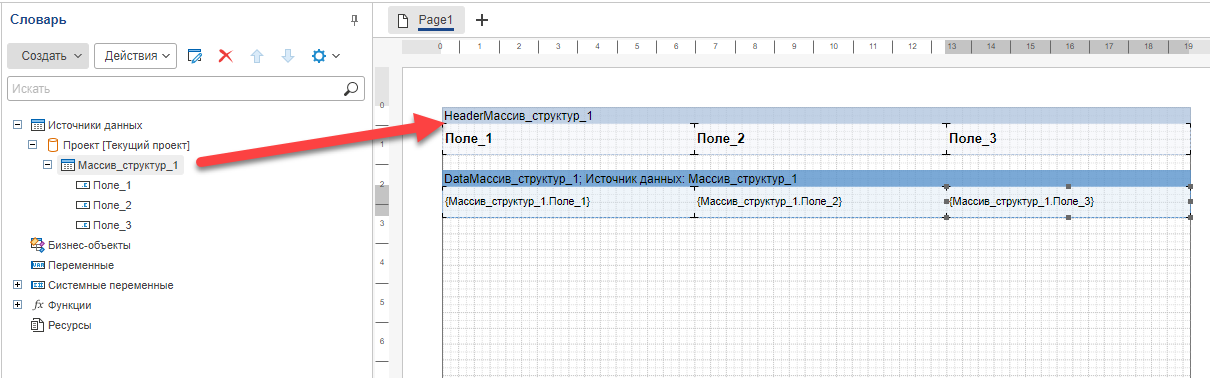

Далее, если перетащить эту категорию в отчет, то автоматически будет создана таблица:

massiv_structur_v_otchete_2_web

В режиме исполнения при построении отчета она будет содержать столько строк, сколько элементов будет в массиве.
