MasterSCADA 4D имеет специальный генератор отчетов, который предназначен для формирования отчетов в режиме исполнения на основе данных из архива MasterSCADA 4D или других источников данных (сторонних баз PostgreSQL и MS SQL).

Важно! Модуль отчетов работает на исполнительных системах для ОС Windows, Linux. При использовании модуля в предопределенных контроллерах необходимо уточнить, поддерживается ли он в каждом конкретном типе.

Важно! Для возможности построения отчета в исполнительную систему должна входить опция MSRT4D-Rep. Данная опция включена в базовый функционал лицензий Standard, Professional, Enterprise. В версиях исполнительных систем Free и Lite модуль отчетов работает в DEMO-режиме.

Можно создавать периодические, итоговые отчеты, а также отчеты по изменению значений. В отчеты можно добавлять различные дополнительные элементы - как простейшие (например, номера страниц, имя и фамилию пользователя, от имени которого сформирован отчет, дата формирования), так и более сложные (например, штрих-коды, QR-коды, диаграммы и др.).

Порядок создания отчета в MasterSCADA 4D :

•Добавить отчет в дерево проекта, например, в объект или в узел;

•Указать источник данных отчета;

•Создать шаблон отчета, используя встроенный в редактор отчетов инструментарий;

•Добавить в проект функциональный блок для управления созданием отчета и определить способы изменения его входов (программно или при помощи элементов управления в окне);

•При необходимости организовать отображение отчетов в окне;

•Проверить работу генератора отчетов в исполнительной системе.

Все основные этапы создания отчета описаны в разделе Пример создания отчета.

Редактор открывается в центральной части окна MasterSCADA 4D автоматически после того, как в проект добавили элемент Отчет.

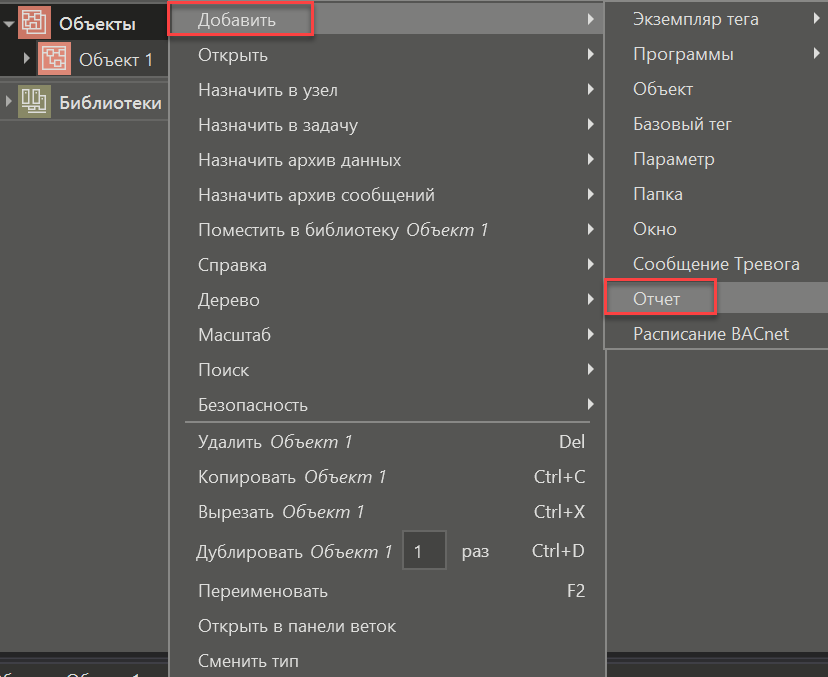

Чтобы добавить отчет, нужно воспользоваться контекстным меню узла или объекта:

В дереве появится новый элемент Отчет и откроется Редактор отчетов:

По умолчанию отчет содержит в себе группу Источники, в которую добавляются: переменные, архивы данных, архив сообщений, а также массив структур.

Открыть редактор для уже созданного ранее элемента проекта Отчет можно следующими способами:

•Дважды кликнуть по элементу Отчет в дереве;

•Выделить элемент в дереве и нажать клавишу Enter;

•Выполнить пункт контекстного меню элемента Редактировать...;

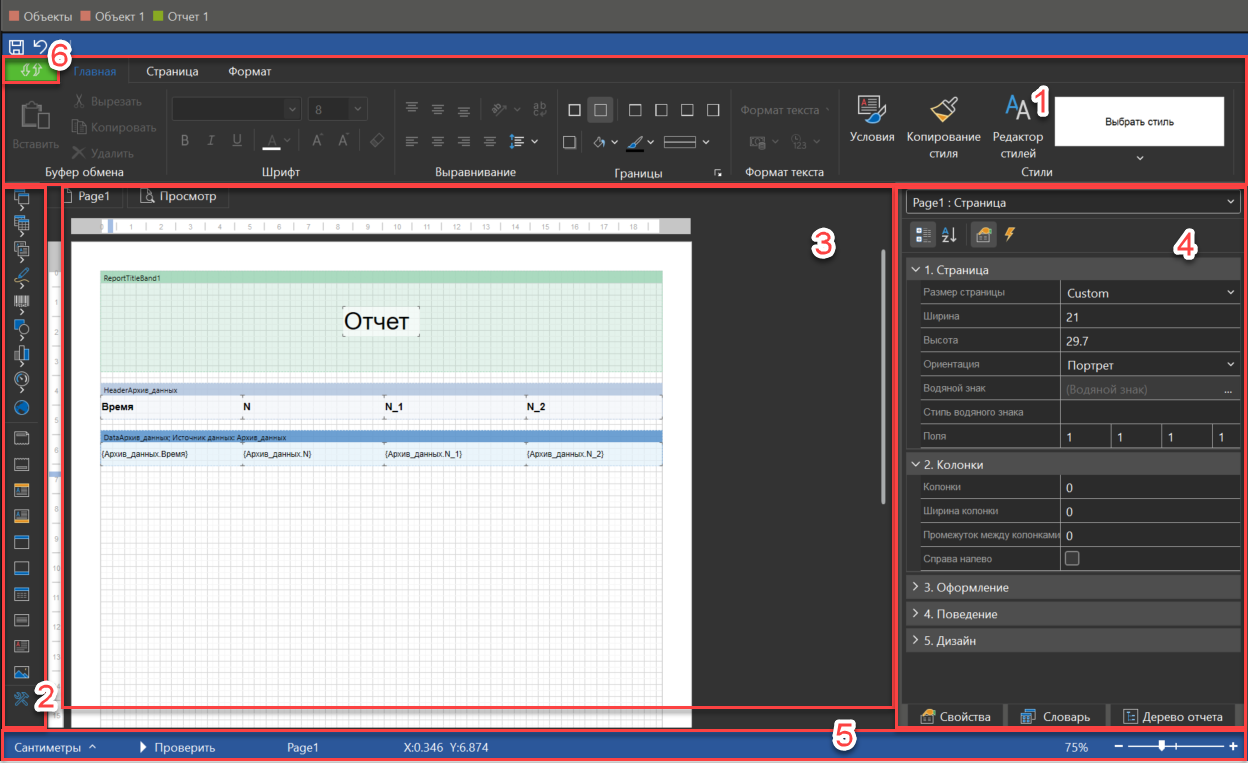

Вид редактора отчетов:

Окно редактора отчетов состоит из следующих компонентов:

1.Панель форматирования - используя инструменты данной панели можно настроить внешний вид добавленных компонентов (изменить шрифт, заливку, включить границы и т.д.).

2.Инструментарий - в данной панели находятся компоненты отчета.

3.Рабочая область отчета (Страница) - в данной области создается шаблон будущего отчета.

4.Набор панелей, состоящий из трех панелей:

•Словарь - в словаре располагаются источники данных, из которых происходит формирование отчета.

•Свойства - свойства текущего (выделенного) компонента.

•Дерево отчета - панель выводит структуру сформированного отчета в виде дерева.

5.Панель статуса - содержит дополнительные элементы управления отчетом, масштабом отчета его проверки.

6.Кнопка синхронизации - синхронизирует источники отчета по дереву проекта.

Основные положения

В генераторе отчетов используются три ключевых понятия:

1.Шаблон отчета - отчет с привязкой к переменнымMasterSCADA 4D.

2.Прототип отчета - отчет без привязки к переменнымMasterSCADA 4D.

3.Экземпляр отчета - конечный вид отчета.

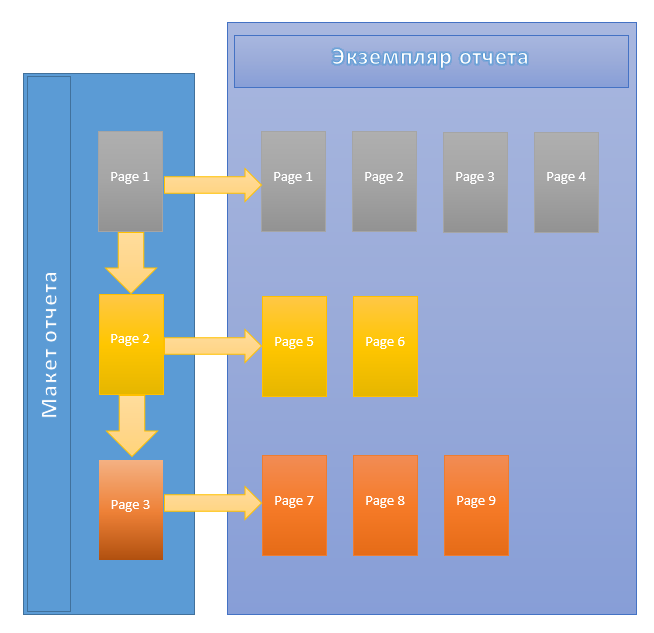

Прототип/шаблон отчета делится на страницы. Каждая страница может иметь свои размеры и поля печати. Все компоненты в отчете располагаются на страницах. При построении отчета генератор последовательно обрабатывает все страницы отчета:

Все элементы шаблона отчета делятся на две категории: компоненты и контейнеры. Принципиальное отличие контейнера от компонента в том, что в контейнер можно вложить компонент или другой контейнер, тогда как в компонент ничего вложить нельзя. Например, элемент Текст относится к компонентам. Текстовый компонент располагается на странице или внутри контейнера, но в него самого нельзя поместить ни контейнер, ни другой компонент. В качестве контейнера может выступать, например, Форма - на нее можно разместить дополнительные компоненты или контейнеры.

В отчетах принято пять основных понятий:

1.Страницы;

2.Секции;

3.Контейнеры;

4.Компоненты для отображения информации;

5.Элементы управления.

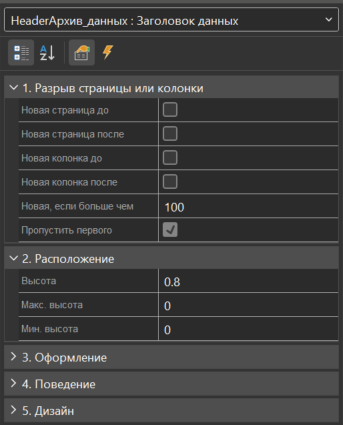

Комбинация элементов из этих групп формирует отчет. Каждый элемент обладает набором свойств, событий и методов, которые отображаются на панели Свойства редактора отчетов. Изменяя свойства и настраивая события, можно управлять поведением отдельных частей отчета. Пример панели Свойства редактора отчетов:

Все свойства и события сгруппированы в категории. Основные категории свойств:

Интерфейс дизайнера предоставляет пользователю обширный набор инструментов, компонентов и средств для разработки, визуального оформления и предварительного просмотра отчетов. В данном разделе рассматриваются основные сведения о редакторе отчетов, его основные элементы, панели, линейка инструментов, главное меню и т.д.
